Description du produit

Attributs du produit

Modèle: DT-3238

Emballage & livraison

Télécharger

The file is encrypted. Please fill in the following information to continue accessing it

Description du produit

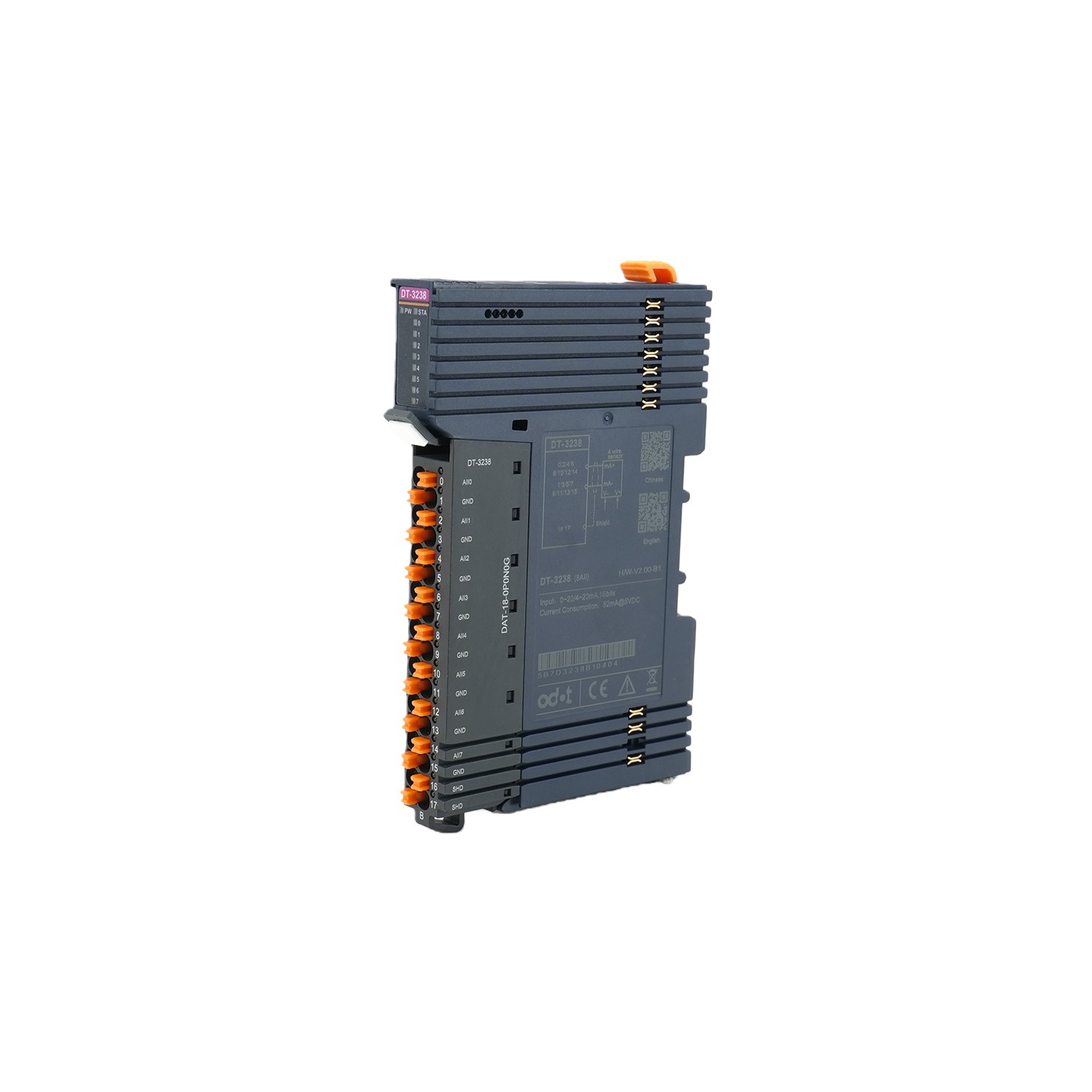

Module d'entrée de courant analogique DT-3238 8AI

Entrée de tension à 8 canaux/0~5VDC/0~10VDC/±5VDC/±10VDC/16 bits

Caractéristiques des modules

1. Le module prend en charge 8 canaux d'entrée de signal de tension

2. Le module peut collecter 0 ~ 5 V CC, 0 ~ 10 V CC, ± 5 V CC, ± 10 V CC, avec une résolution de 16 bits ;

3. Le module est doté d'un indicateur LED de 8 canaux d'entrée analogiques

4. Le signal d'entrée du module est une entrée de mise à la terre commune à une extrémité

5. Le temps de filtrage peut être réglé

6. Les chaînes peuvent être désactivées indépendamment.

7. Module bus de fond de panier redondant à grande vitesse avec borniers enfichables.

Paramètres techniques

General Parameters
Current Consumption	52mA@5VDC
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification

Input Parameters
Channel Number	8 channels voltage input
Input Range	0~20mA/4~20mA
Resolution	16 bits (include the symbol bit)
Transition Time	8ms/8 channels (the filter level is 0)
Input Impedance	≤300Ω
Linearity Error	≤±0.01%
Temperature Error	≤±0.005%/K
Repeatability	≤±0.05% (@25℃)
Measurement Error	≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃)
Module Diagnosis	ADC Fault: support Break line detection: support Overflow/Underflow: support

Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Scénarios d'application :

FQA

Q : Quelles plages d'entrée de tension le DT-3238 prend-il en charge et quelle est sa résolution ?

R : Le DT-3238 prend en charge 8 canaux d'entrée de tension asymétrique avec des plages sélectionnables : 0 ~ 5 V CC, 0 ~ 10 V CC, ± 5 V CC et ± 10 V CC. Chaque canal offre une conversion analogique-numérique 16 bits de haute précision.

Q : Les canaux individuels peuvent-ils être configurés ou désactivés et le filtrage du signal est-il réglable ?

R : Oui. Chacun des 8 canaux peut être activé ou désactivé indépendamment en fonction des besoins de l'application. De plus, le module permet aux utilisateurs de définir le temps de filtrage par canal pour réduire le bruit et améliorer la stabilité du signal dans les environnements industriels.

Q : Quelles fonctionnalités matérielles améliorent la convivialité et la fiabilité du système pour le DT-3238 ?

R : Le module comprend un indicateur LED pour chaque canal d'entrée analogique pour la surveillance de l'état en temps réel. Il dispose également d'un bus de fond de panier redondant à grande vitesse et de borniers enfichables, permettant une installation, une maintenance et une communication robustes au sein du système d'E/S.

Certifications et assurance qualité :

Les produits ODOT sont conformes aux normes industrielles internationales, notamment CE et RoHS, et sont soumis à un contrôle de qualité strict pour garantir un fonctionnement fiable à long terme dans les environnements industriels.
