Description du produit

Attributs du produit

Modèle: CT-3238

Emballage & livraison

Télécharger

The file is encrypted. Please fill in the following information to continue accessing it

Série SPS-C IO_20260119_11180739



Description du produit

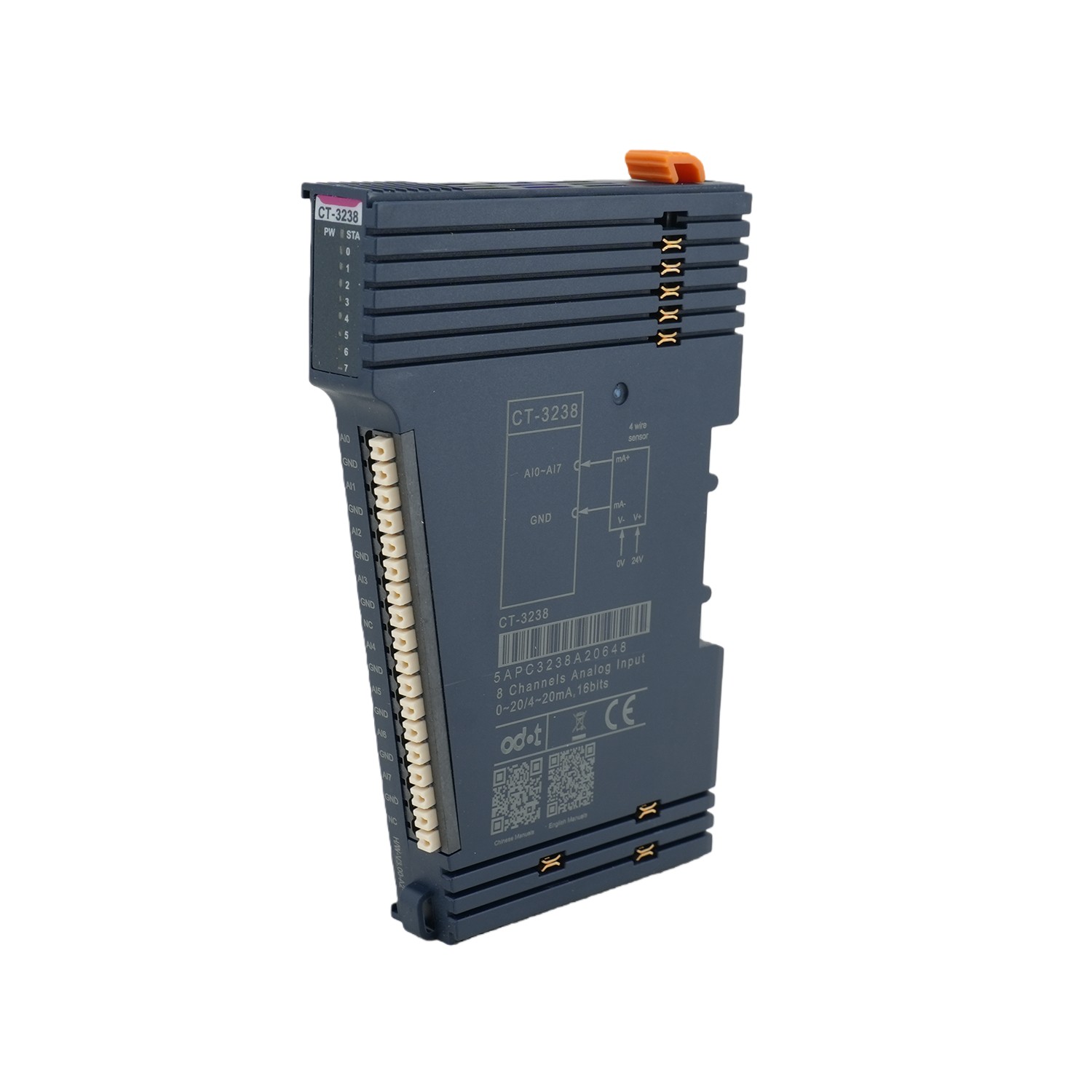

Module d'entrée de courant d'entrée analogique CT 3238 8AI

1. Le module prend en charge l'acquisition de signaux de courant à 8 canaux.

2. Le module peut être configuré pour l'acquisition de signaux de courant 0-20 mA ou 4-20 mA.

3. Le module prend en charge une entrée de capteur de courant à 2 fils (sortie sans boucle, alimentation externe requise) ou à 4 fils.

4. Le bus interne du module et l'entrée de champ adoptent une isolation magnétique.

5. Le canal d'entrée du module est connecté au capteur de sortie de courant de signal analogique actif sur le terrain.

6. Le canal du module est équipé d'une protection contre les surtensions TVS.

Paramètres techniques

General Parameters
Power	Max.43mA @ 5.0VDC
Isolation	I/O to internal bus: magnetic isolation (2.5KVrms Power isolation: DC-DC
Wiring	Max.: AWG 18;Min.: AWG 24
Installation	35mm DIN-Rail
Size	1151475mm
Weight	65g
Environmental parameters
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Vibration Resistance	Comply with IEC 61131-2 and EC 60068-2-6
Impact resistance	Comply with IEC 61131-2 and IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2 and IEC 61000-4
Input Parameters
Channel Number	8 channels
LED Indicator	8 LED channel state indicators
Input range	Maximum: 0 ~ 23.5 mA
Resolution Ratio	15 Bit
Acquisition Precision	±0.3% full range, @25℃
	±0.5% full range, @-20~70℃
Sampling Rate	28 ms / 8 channels
Data Format	16-bit signed integer

Scénarios d'application :

FQA

Q : Combien de canaux d'entrée le CT-3238 prend-il en charge ?

R : entrée de courant asymétrique à 8 canaux.

Q : Avec quels capteurs le CT-3238 peut-il fonctionner ?

R : Capteurs de pression, dispositifs de boucle de courant, émetteurs.

Q : Quelle est la précision du CT-3238 à des températures industrielles ?

A : ±0,3 % à 25 ℃, ±0,5 % de -20 à 70 ℃.

Certifications et assurance qualité :

Les produits ODOT sont conformes aux normes industrielles internationales, notamment CE et RoHS, et sont soumis à un contrôle de qualité strict pour garantir un fonctionnement fiable à long terme dans les environnements industriels.
