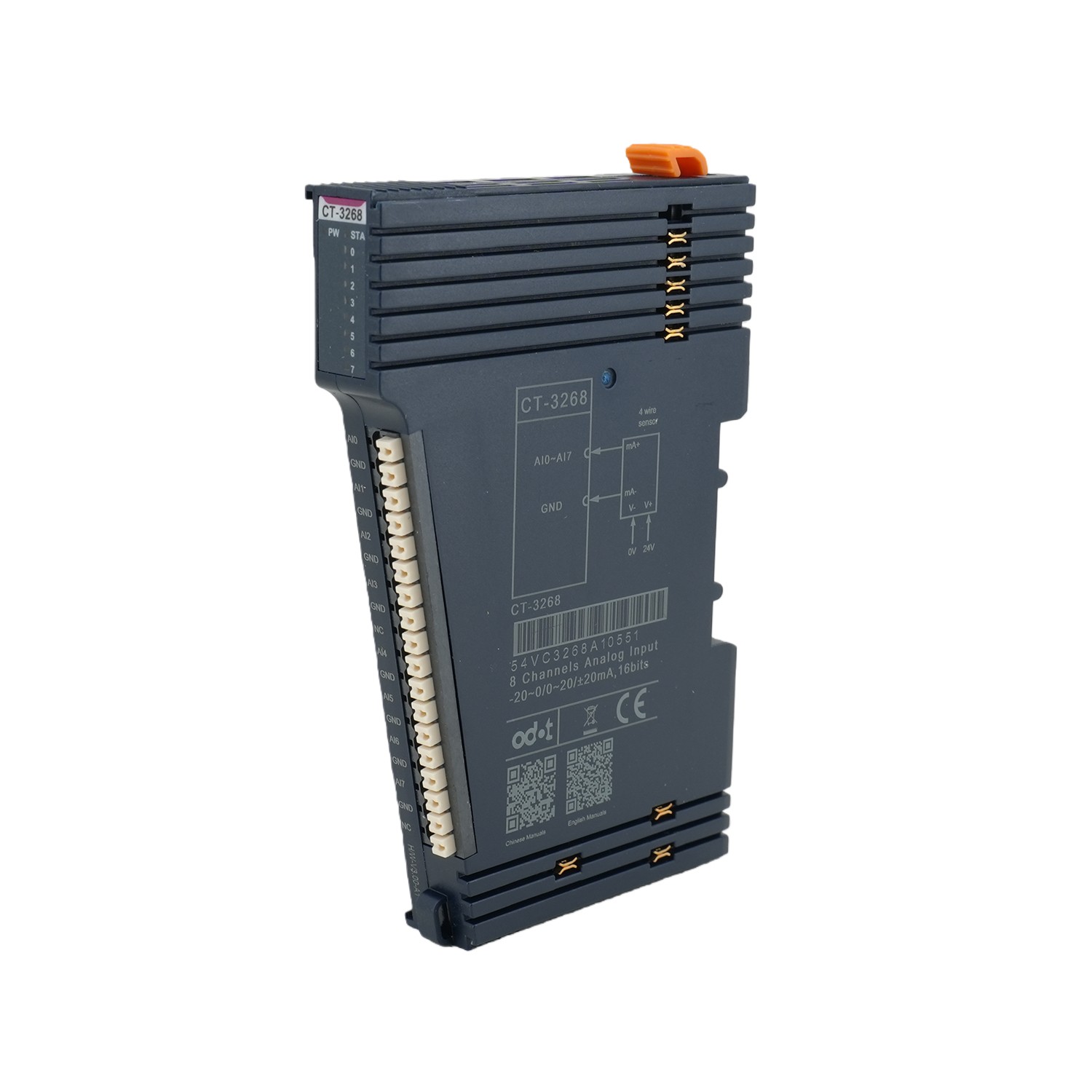

Module d'entrée analogique de courant CT-3268 8AI

Le module d'entrée analogique de courant à 8 canaux CT-3268 de Sichuan Odot est une solution d'acquisition bipolaire de haute précision conçue pour les applications avancées de mesure et de contrôle industriels. Il répond directement aux défis d'ingénierie mondiaux en matière de gestion des signaux de courant bidirectionnels, d'intégration d'E/S haute densité et de protection inadéquate contre les surtensions. Prenant en charge 8 canaux indépendants, le module peut être configuré pour des plages d'entrée de 0 à 20 mA, –20 à 0 mA ou ±20 mA, permettant ainsi l'acquisition à grande échelle de signaux de capteurs bipolaires tels que ceux provenant de transducteurs de couple, de débitmètres bidirectionnels ou de dispositifs de retour de position. Avec une résolution bipolaire asymétrique de 15 bits, il capture avec précision même les variations subtiles du signal. Le module accepte des capteurs de sortie de courant actifs à 2 fils (nécessitant une alimentation en boucle externe) et se connecte directement aux transmetteurs industriels standard. Les caractéristiques de fiabilité essentielles incluent une isolation magnétique entre le bus de fond de panier interne et les entrées de terrain, fournissant une isolation galvanique complète pour éliminer les boucles de masse et supprimer le bruit, ainsi qu'une protection contre les surtensions TVS sur chaque canal pour se prémunir contre la foudre, les transitoires de commutation et les surtensions. Éprouvé sur des bancs d'essai européens, des systèmes de retour d'asservissement nord-américains et des équipements de fabrication de précision au Japon et en Corée, le CT-3268 s'intègre parfaitement aux principales plates-formes PLC/DCS et est conforme aux normes CE et EMC industrielles. En tant que module d'entrée analogique ±20 mA robuste et flexible, il offre des performances frontales fiables et sans entretien pour les applications mondiales d'énergie, de R&D et d'automatisation avancées.

Paramètres techniques

Output Parameters
Power	Max.65mA @ 5.0Vdc
Isolation	I/O to internal bus: magnetic isolation (2.5KVrms) Power isolation: DC-DC
Wiring	Max.1.0mm² (AWG 17)
Mounting Type	35 mm Din-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Input Parameter
Channel Number	8 channels
LED Indicator	8 LED channel state indicators
Input Range	Maximum: 0 ~ 24 mA
Resolution ratio	15 Bits
Acquisition precision	±0.3% full range, @25℃;±0.5% full range, @-20~70℃
Switching Frequency	28ms / 8 channels
Diagnostic function	Standard mode: Overflow 32767 Standard mode: Underflow -32768 Channel disabled: -32767

Scénarios d'application :

FQA

Q : Quels types d’entrée le CT-3268 prend-il en charge ?

A : entrée bipolaire ±20 mA / 0 ~ 20 mA / -20 ~ 0 mA, résolution 16 bits.

Q : À quels signaux le CT-3268 est-il adapté ?

R : Signaux analogiques bipolaires, tels que des boucles de tension ou de courant négatives.

Certifications et assurance qualité :

Les produits ODOT sont conformes aux normes industrielles internationales, notamment CE et RoHS, et sont soumis à un contrôle de qualité strict pour garantir un fonctionnement fiable à long terme dans les environnements industriels.
