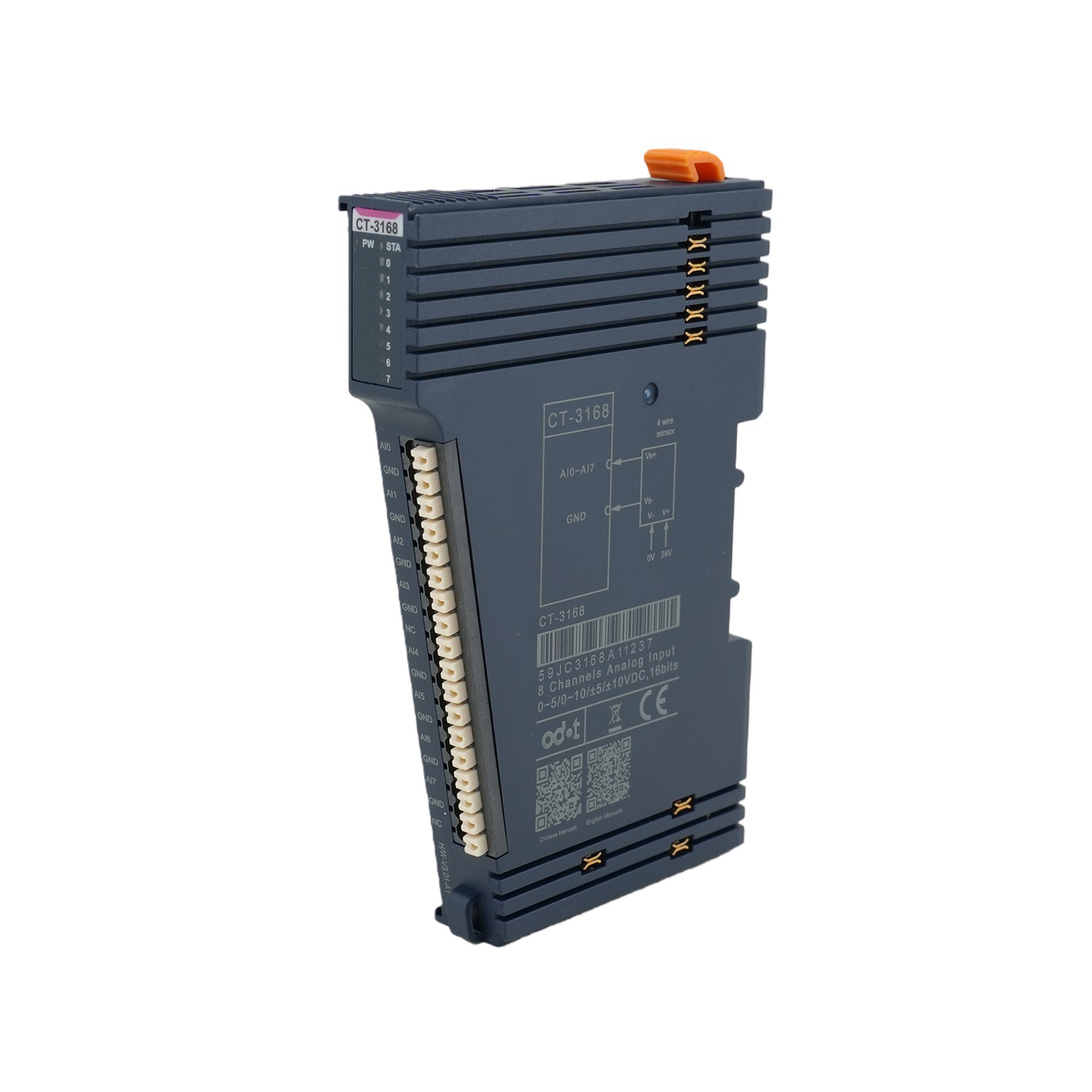

Module d'entrée analogique de tension CT-3168 8AI

Caractéristiques des modules

Le module d'entrée analogique de tension à 8 canaux CT-3168 de Sichuan Odot est une solution d'E/S industrielle de haute précision conçue pour les systèmes d'automatisation mondiaux, répondant directement à des défis critiques tels que le bruit électrique, l'incompatibilité de tension multi-gamme et les temps d'arrêt de maintenance coûteux.

Il prend en charge quatre plages d'entrée standard : 0 à 5 V CC, 0 à 10 V CC, ± 5 V CC et ± 10 V CC, avec une résolution de 15/16 bits pour une acquisition précise du signal, même dans des environnements bruyants. Doté d'une conception d'entrée de masse commune à une extrémité, il simplifie le câblage, tandis que les indicateurs LED par canal et le temps de filtre configurable améliorent l'immunité au bruit.

Surtout, la désactivation indépendante des canaux permet une reconfiguration flexible des E/S sans arrêt du système. Éprouvé dans les machines d'emballage européennes, les usines de traitement d'eau d'Asie du Sud-Est et les nouvelles plates-formes de test d'énergie d'Amérique du Nord, le CT-3168 s'intègre parfaitement aux principaux systèmes PLC/DCS et est conforme aux normes CE et EMC industrielles, ce qui en fait un module d'entrée analogique industriel de confiance pour la fabrication intelligente, l'automatisation des processus et la surveillance de l'énergie.

Paramètres techniques

Output Parameters
Power	Max.120mA @ 5.0VDC
Isolation	I/O to internal bus isolation voltage AC 500V The isolation voltage between I/O and PE is AC 500V
Field power	Not used
Wiring	Max.: AWG 18;Min.: AWG 24
Installation	35 mm Din-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5%~95% RH(No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5%~95% RH(No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Input Parameter
Channel Number	8 channel voltage input
LED Indicator	8 channel input indicators
Input Voltage Range	0~5VDC, 0~10VDC, ±5VDC, ±10VDC
Resolution	15Bit/16Bit
Accuracy	±0.3% @ 25℃;±0.5% @ -35~60℃
Sampling Speed	1ms/8 channels
Output Impedance	1MΩ
Common Terminal	Common Grounding Input
Channel Disable	supported
Diagnostic Function	Channel disabled fault value: -32767 Overflow: 32767 (Overflow failure value supported only in standard mode) Underflow: -32768(Underflow fault value supported only in standard mode)

Scénarios d'application :

FQA

Q : Quels types de signaux le CT-3168 prend-il en charge ?

A : 0 ~ 5 V DC / 0 ~ 10 V DC / ±5 V DC / ±10 V DC, résolution 15 bits ou 16 bits, précision ±0,3 %-0,5 %.

Q : Combien de signaux analogiques le CT-3168 peut-il acquérir simultanément ?

A : prend en charge 8 canaux d'entrée de signal de tension.

Q : Quelle est la plage de température de fonctionnement du CT-3168 ?

A : -40 ~ 85 ℃, maintenant une précision de ± 0,5 %.

Certifications et assurance qualité :

Les produits ODOT sont conformes aux normes industrielles internationales, notamment CE et RoHS, et sont soumis à un contrôle de qualité strict pour garantir un fonctionnement fiable à long terme dans les environnements industriels.
