Description du produit

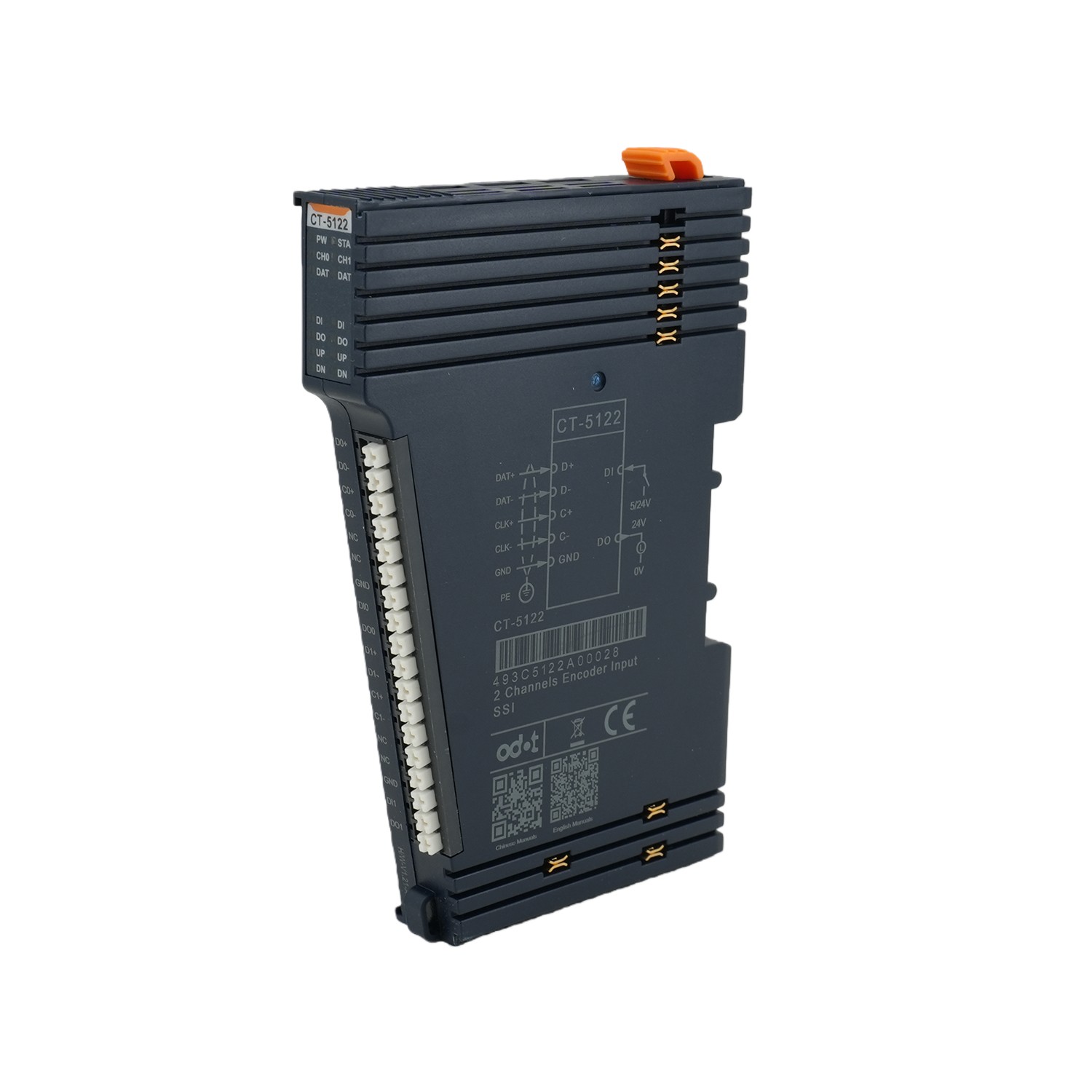

Module d'entrée SSI encodeur CT-5122, 2 canaux

Caractéristiques des modules

Dans les applications de positionnement absolu de haute précision, les codeurs incrémentaux risquent de perdre leur position pendant les cycles d'alimentation, tandis que les codeurs absolus SSI, bien que supérieurs, sont souvent gênés par une configuration complexe et une mauvaise interopérabilité. Le module d'entrée d'encodeur SSI CT-5122 de Sichuan Odot Automation résout ce défi avec une conception robuste et flexible. Prenant en charge deux canaux de codeur absolus SSI (Synchronous Serial Interface) indépendants, il fonctionne à une fréquence d'horloge allant jusqu'à 2 MHz, permettant une acquisition rapide de données de position absolue monotour ou multitours, idéal pour les broches de machines-outils CNC, les articulations robotiques, le contrôle du pas des éoliennes et les tables rotatives de précision où l'intégrité de la position est critique. Le module offre une personnalisation complète du protocole : les utilisateurs peuvent configurer la longueur des bits de données, les positions des bits de début/fin et l'intervalle de lecture pour intégrer de manière transparente divers encodeurs SSI (par exemple, Heidenhain, Tamagawa). Chaque canal comprend une entrée numérique (compatible 5 V/24 V), une sortie numérique 5 V et dispose d'une isolation magnétique entre les signaux de champ et le bus interne pour une immunité au bruit exceptionnelle. Seize indicateurs LED offrent une visibilité en temps réel de l'état de la communication, de l'alimentation et de l'activité des canaux, rationalisant ainsi la mise en service et la maintenance. En tant que composant clé de détection de mouvement de la plate-forme d'automatisation ouverte ODOT, le CT-5122 offre une solution de retour de position fiable, sans prise en charge et sans perte de puissance, avec une flexibilité et une robustesse industrielle inégalées.

Paramètres techniques

General parameters
Power	Max.60mA @ 5.0Vdc
Isolation	I/O to internal bus: magnetic isolation (3KVrms)
Field Power	Nominal:24Vdc, Range: 19.2-28.8Vdc
Wiring	I/O Wiring： Max.1.5mm²(AWG 16)
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Input Parameters
Channel Number	2-channel encoder
LED Indicator	16 channel input LED indicator
Encoder signal type	Differential signal, 5V
Data frame length	10-40 bit
Position value length	Maximun of 32 bit
Position value format	Supports gray code or binary
Location value LSB/MSB	Settable
SSI encoder clock frequency	≤2MHz
DI turn-on voltage	Min.5Vdc to Max.28Vdc
DI turn-off voltage	Max.2.7Vdc
DI turn-on current	Max.5mA/channel@28V
DI input impedance	>10.0kΩ
DI input delay	OFF to ON: Max.3ms;ON to OFF: Max.2ms
DO output voltage	5V，range ±10%
DO output current	Max.500mA
DO output sink current	Max.5uA

Scénarios d'application :

FQA

Q : Type d'encodeur ?

A : entrée d'encodeur SSI, 32 bits.

Q : Fréquence d'horloge maximale ?

R : 2 MHz.

Q : Demandes ?

R : Surveillance de la position de l’arbre, systèmes de comptage à grande vitesse. ODOT Solutions
