Description du produit

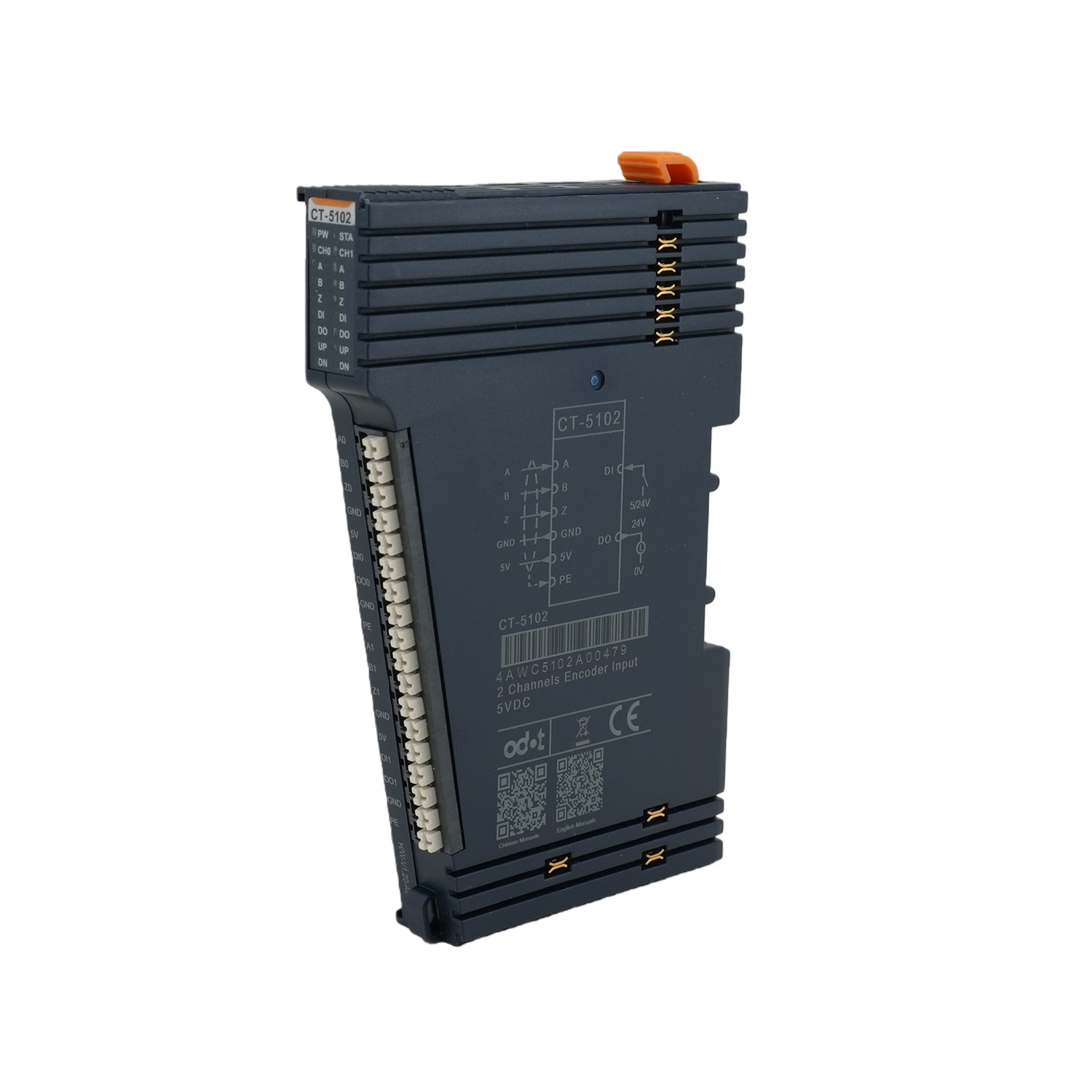

Module d'entrée d'encodeur CT-5102, 2 canaux, 5 V CC

Le module d'entrée d'encodeur CT-5102 de Sichuan Odot Automation est une interface double canal hautes performances conçue pour le contrôle de mouvement de précision et le retour de position en temps réel dans les applications industrielles exigeantes. Il prend en charge à la fois les codeurs incrémentaux en quadrature A/B et les codeurs de direction d'impulsion, avec une compatibilité de signal 5 V CC et des configurations d'entrée flexibles d'alimentation/absorption, ce qui le rend idéal pour les servomoteurs, les codeurs rotatifs et les capteurs de déplacement linéaire. Avec une fréquence d'entrée maximale de 1,5 MHz et un décodage en quadrature x1/x2/x4 sélectionnable, le module offre une ultra haute résolution pour des applications telles que le prélèvement et le placement à grande vitesse, la découpe laser, les machines d'emballage et la navigation AGV. Chaque canal comprend une entrée numérique (compatible 5 V/24 V), une sortie numérique 5 V et une sortie d'alimentation 5 V dédiée pour alimenter directement les encodeurs connectés, réduisant ainsi la complexité du câblage externe. L'isolation magnétique entre le bus interne et les signaux de terrain garantit une immunité robuste contre le bruit électrique, tandis que 16 indicateurs LED offrent une visibilité claire de l'état, de la direction, de l'alimentation et de la communication du codeur. Les fonctions de mesure intégrées permettent le calcul en temps réel de la vitesse de charge ou de la fréquence du signal, prenant ainsi en charge la maintenance prédictive. En tant que composant central de détection de mouvement de la plate-forme d'automatisation ouverte ODOT, le CT-5102 fournit un retour de position fiable, réactif et facilement intégrable pour la fabrication intelligente de nouvelle génération.

Paramètres techniques

General parameters
Power	Max.60mA @ 5.0Vdc
Isolation	I/O to internal bus: magnetic isolation (3KVrms)
Field Power	Nominal:24Vdc, Range: 19.2-28.8Vdc
Wiring	I/O Wiring： Max.1.5mm²(AWG 16)
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Input Parameters
Channel Number	2-channel encoder
LED Indicator	16 channel input LED indicator
Encoder signal voltage range	ABZ input standard 5Vdc, range ±10%
Encoder input impedance	Internal pull-up or pull-down resistance 4.7K
Encoder filtering time	Could be set, the default value is 0.5 us
Encoder count frequency	<1.5MHz
Encoder frequency multiplication mode	x1/x2/x4
Encoder measurement function	Load speed or input signal frequency measurement
DI turn-on voltage	Min.5Vdc to Max.28Vdc
DI turn-off voltage	Max.2.7Vdc
DI turn-on current	Max.5mA/channel @ 28V
DI input impedance	>10.0kΩ
DI input delay	OFF to ON: Max.3ms;ON to OFF: Max.2ms
DO output voltage	5V，range ±10%
DO output current	Max.500mA
DO output sink current	Max.5uA

Scénarios d'application :

FQA

Q : Type d'entrée ?

A : entrée 5 V, décodage en quadrature/impulsion de direction/comptage à grande vitesse.

Q : Fréquence d'entrée maximale ?

R : 1,5 MHz.

Q :Des candidatures ?

R : Contrôle de mouvement, systèmes de retour de position.

Certifications et assurance qualité :

Les produits ODOT sont conformes aux normes industrielles internationales, notamment CE et RoHS, et sont soumis à un contrôle de qualité strict pour garantir un fonctionnement fiable à long terme dans les environnements industriels.
