Description du produit

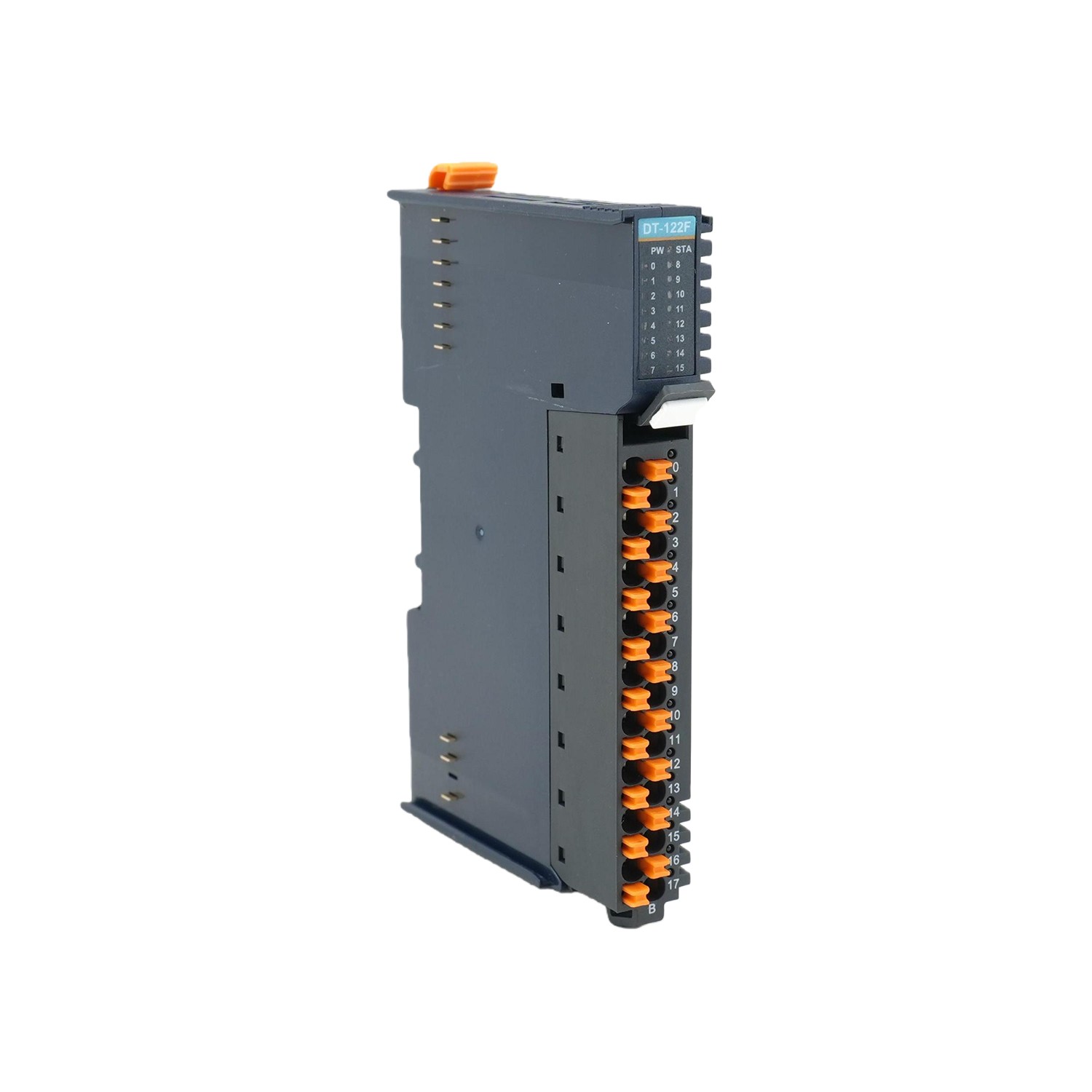

Module d'entrée numérique DT-122F 16DI NPN

Caractéristiques des modules

Le DT-122F fournit 16 canaux d'entrée numériques isolés pour les capteurs NPN 24 V CC, avec une logique active de bas niveau. Il accepte les signaux des capteurs numériques à 2 ou 3 fils, ainsi que les contacts secs ou les sorties actives des appareils de terrain. Chaque canal dispose d'un indicateur LED individuel et prend en charge un temps de maintien du signal configurable pour une fiabilité améliorée.

Équipé d'un bus de fond de panier redondant à grande vitesse et de borniers enfichables, le module garantit une actualisation rapide des données, une installation facile et une maintenance simplifiée, idéal pour les environnements d'automatisation industrielle exigeants.

Paramètres techniques

General Parameters
Current Consumption	60mA@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification
Input Parameters
Number of Channels	16 channels input
Indicator	16 channel indicators
Input Characteristics	IEC 61131 ，Type 3
Signal “0”	-5~30VDC (reference potential FV+)
Signal “1”	-30~-11VDC (reference potential FV+)
Minimum Voltage	-30VDC
Maximum Voltage	30VDC
Input Delay	OFF to ON: Max.500μs ON to OFF: Max.500μs
Environment Parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Scénarios d'application :

FQA

Q : Avec quels types de capteurs et de signaux d'entrée le module DT-122F est-il compatible ?

R : Le DT-122F dispose de 16 canaux d'entrée numériques conçus pour les capteurs NPN, où un signal de bas niveau (0 V) est actif. Il prend en charge les contacts secs, les sorties actives et les capteurs numériques à 2 et 3 fils, ce qui le rend idéal pour l'acquisition de signaux sur le terrain industriel.

Q : Comment le DT-122F assure-t-il une capture fiable des signaux d'entrée ?

R : Il dispose d'une fonction de maintien du signal d'entrée configurable qui verrouille de manière fiable même les impulsions de courte durée. Chaque canal dispose également d'un indicateur LED indépendant pour une visibilité de l'état en temps réel, simplifiant ainsi la mise en service et le dépannage.

Q : Le DT-122F est-il facile à installer et à intégrer dans un système de contrôle ?

R : Oui. Construit sur un bus de fond de panier redondant à grande vitesse, le module utilise des bornes à ressort enfichables (prenant en charge des tailles de fil de 0,2 à 1,5 mm² / AWG 24-16), permettant un câblage rapide et un remplacement sans outil pour une installation et une maintenance efficaces.

Certifications et assurance qualité :

Les produits ODOT sont conformes aux normes industrielles internationales, notamment CE et RoHS, et sont soumis à un contrôle de qualité strict pour garantir un fonctionnement fiable à long terme dans les environnements industriels.
