Description du produit

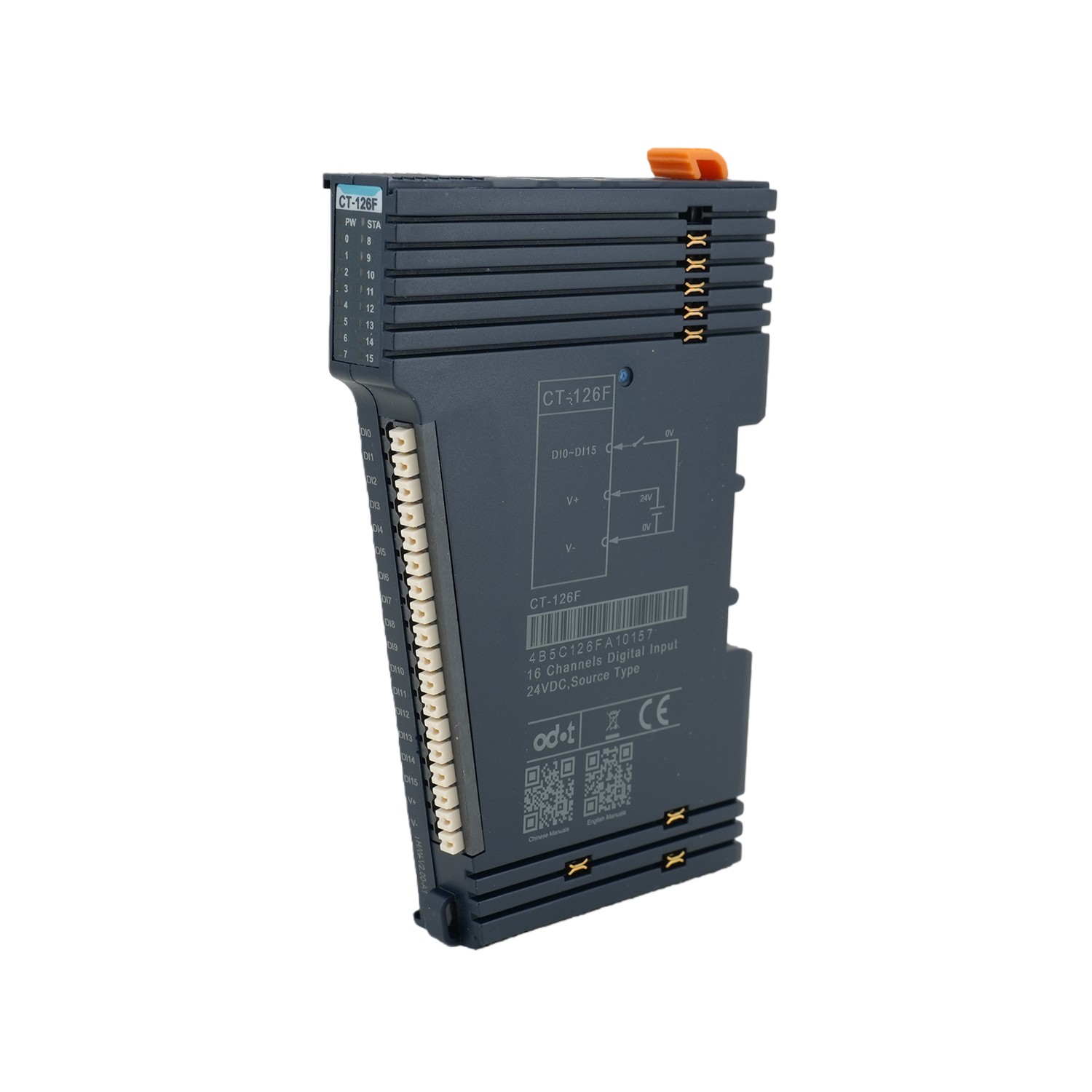

CT-126F Entrée numérique 16 canaux/24VDC/NPN

Caractéristiques des modules

Le CT-126F offre 16 canaux d'entrée numérique NPN isolés avec indicateurs LED, acceptant les signaux actifs de bas niveau provenant de capteurs à 2 ou 3 fils (contact sec ou sortie active). Chaque canal prend en charge un filtrage de signal configurable, un mode/direction de comptage indépendant et un compteur 32 bits (<200 Hz). Avec des sous-modules en option, il permet une détection de puissance sur le terrain et une fonctionnalité de comptage améliorée. Les signaux d'entrée peuvent être conservés avec un temps de rétention réglable. Nécessite 24 V CC externe pour l’alimentation en boucle. Aucune occupation d'emplacement dans la configuration d'E/S.

Paramètres techniques

General Parameters
Power Consumption	Max.66mA @ 5.0VDC
Isolation	The isolation voltage between the I/O channel and the system power supply: AC500V The isolation voltage between the I/O channel and the field power supply: AC500V Isolation voltage between the I/O channel and PE: AC 500V
Field Power	Nominal:24VDC, Range: 19.2～28.8VDC
Wiring	Max.: AWG 18 Min.: AWG 24
Installation	35mm DIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~50℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Vibration Resistance	Comply with IEC 61131-2 and IEC 60068-2-6
Impact Resistance	Comply with IEC 61131-2 and IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2 and IEC 61000-4
Input Parameters
Channel Number	16 channels low level input
LED Indicator	16 channels input LED indicator
Input type	IEC 61131-2 Tyepe3
Turn-on Voltage	Min. 11VDC to Max. -27VDC ((Relative to 24V terminal)
Turn-off Voltage	Min. -5VDC to Max. 6VDC ((Relative to 24V terminal)
Turn-on Current	13VDC 3.820mA
Input impedance	>2.5kΩ
Input Delay	OFF to ON: Max. 2.035ms ON to OFF: Max. 1ms
Filter Time	Default 10ms
Sample Frequency	500Hz
Counter Frequency	<200Hz
Effective pulse width for counting	2.5ms

Scénarios d'application :

FQA

Q : Avec quels types de capteurs le CT-126F est-il compatible et comment sa logique d'entrée est-elle définie ?

R : Le CT-126F dispose de 16 canaux d'entrée numériques conçus pour les capteurs NPN, où un signal de bas niveau (0 V) est actif. Il prend en charge les contacts secs, les sorties actives et les capteurs numériques à 2 et 3 fils. Une alimentation externe de 24 V CC est nécessaire pour alimenter la boucle de terrain.

Q : Le CT-126F prend-il en charge le comptage et la surveillance de la puissance sur le terrain ? Quelles sont les spécifications de performances ?

R : Oui. Avec un sous-module de comptage en option, chaque canal fournit un compteur 32 bits indépendant (jusqu'à 200 Hz), avec un mode de comptage, une direction et un ordre de transmission des octets configurables. De plus, un sous-module de détection de puissance sur site permet une surveillance en temps réel de l'état de l'alimentation de la boucle 24 V CC, améliorant ainsi les diagnostics du système.

Q : Quelles fonctionnalités garantissent la fiabilité du signal et la facilité de maintenance sur le CT-126F ?

R : Le module dispose d'une isolation entre le bus interne et les entrées de terrain, ainsi que d'un filtrage d'entrée et d'un temps de maintien du signal configurables. Chaque canal comprend un indicateur LED pour une visibilité instantanée de l'état, garantissant un fonctionnement stable et résistant au bruit et simplifiant le dépannage dans les environnements industriels.

Certifications et assurance qualité :

Les produits ODOT sont conformes aux normes industrielles internationales, notamment CE et RoHS, et sont soumis à un contrôle de qualité strict pour garantir un fonctionnement fiable à long terme dans les environnements industriels.
