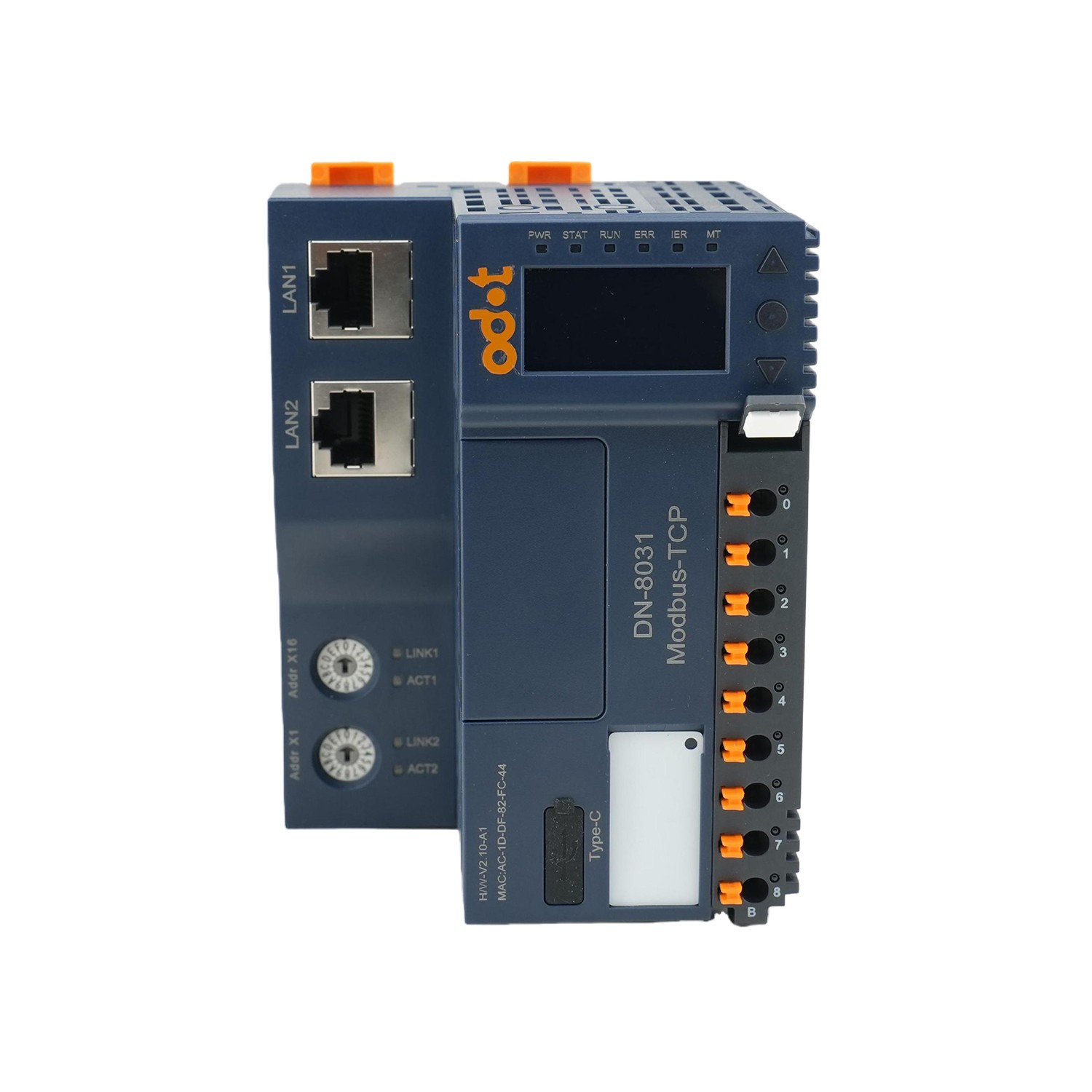

Adaptateur réseau Modbus TCP DN 8031

Le DN-8031 est un adaptateur de serveur Modbus TCP hautes performances doté de deux ports Ethernet avec prise en charge de cascade de commutateurs et accès simultané pour jusqu'à 10 clients. Il s'étend jusqu'à 32 modules d'E/S avec des données de processus totales de 8 192 octets et prend en charge les codes de fonction Modbus 01/02/03/04/05/06/15/16/23, ainsi que la fonctionnalité de surveillance. Son bus fond de panier redondant à grande vitesse atteint un cycle de rafraîchissement à pleine charge de seulement 0,6 ms.

Équipé de bornes à ressort enfichables (0,2 à 1,5 mm² / AWG 24 à 16), d'une disposition en quinconce pour un câblage facile et d'une installation en deux étapes, le module garantit une maintenance pratique. Une isolation totale entre le bus interne, l'alimentation du système et l'alimentation sur site évite les interférences. Les LED intégrées et un écran OLED fournissent des diagnostics en temps réel et une visibilité des paramètres clés, aucun logiciel requis.

Paramètres techniques

FQA

Q : Quelles fonctionnalités Modbus TCP le DN-8031 prend-il en charge et combien de clients et de modules d'E/S peut-il connecter ?

R : Le DN-8031 agit comme un serveur Modbus TCP standard, prenant en charge les codes de fonction 01/02/03/04/05/06/15/16/23. Il peut gérer jusqu'à 10 clients simultanés et étendre jusqu'à 32 modules d'E/S, avec une capacité totale de données de processus allant jusqu'à 8 192 octets, ce qui est idéal pour les applications de contrôle haute densité.

Q : Comment le DN-8031 garantit-il la fiabilité des communications et la stabilité du système ?

R : Doté d'un bus de fond de panier redondant à grande vitesse avec un cycle de rafraîchissement à pleine charge de seulement 0,6 ms, le module offre une isolation complète entre le bus interne, l'alimentation du système et l'alimentation sur le terrain. Il comprend également un chien de garde Modbus, des diagnostics de communication et une surveillance étendue de l'état du module pour éviter les pannes de communication et les interférences externes.

Q : Le DN-8031 prend-il en charge une mise en service sans logiciel et une maintenance rapide ?

R : Oui. Un écran OLED intégré affiche les paramètres clés, tels que l'adresse IP, l'état de la station et la charge de communication, sans nécessiter de logiciel de configuration. Ses bornes à ressort enfichables échelonnées (prenant en charge des tailles de fils de 0,2 à 1,5 mm² / AWG 24-16) permettent une installation sans outil et un remplacement rapide des modules, simplifiant considérablement la maintenance sur site.
