Contrôleur PLC Codesys V3.5

Obtenir le dernier prix

Quantité de commande minimum:

Contacter Maintenant

Description du produit

Attributs du produit

Description du produit

Other information

Attributs du produit

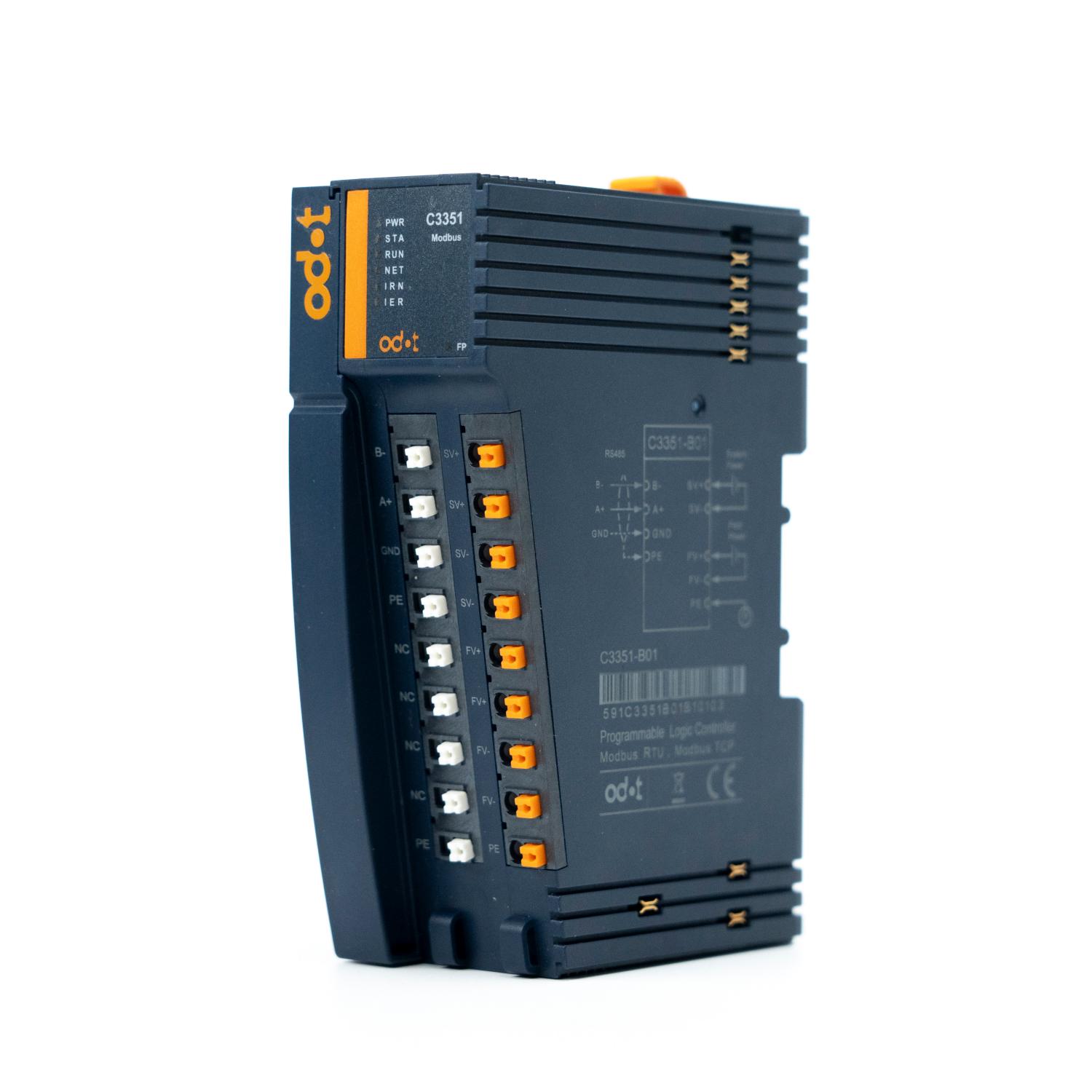

Modèle: C3351

Comment le module Modbus-RTU de la série ODOT C fonctionne en tant qu'esclave EtherCAT de l'automate ODOT DU03L ?_x264

Système d'automatisation Cie., Ltd du Sichuan ODOT



Description du produit

Contrôleur PLC Modbus-TCP Modbus RTU codessysv3.5 Micro PLC-1 Programmable

1. Fiable, compact, facile à étendre, peut prendre en charge jusqu'à 32 modules d'E/S.

2. Il pourrait être appliqué à plusieurs industries et scénarios tels que les équipements de traitement mécanique, le traitement des eaux usées, le textile, l'automatisation non standard, etc.

3. Communication transparente avec une connexion fiable. Le serveur Modbus TCP et le client Modbus TCP sont pris en charge simultanément. Il prend en charge le maître ou l'esclave Modbus RTU.

4. Il s'agit d'un système programmable qui suit la norme internationale IEC61131-3. Il prend en charge cinq langages de programmation tels que le diagramme à contacts (LD), la liste d'instructions (IL), le texte structuré (ST), le diagramme de blocs fonctionnels (CFC/FBD) et le diagramme de fonctions séquentielles (SFC).

5. Version CODESYS recommandée : V3.5.19.70 ; Si vous devez utiliser Codesys version SP20 ou supérieure, veuillez télécharger le pilote Modbus depuis le site officiel, puis suivez les instructions vidéo de notre didacticiel.

Nous avons la version mise à jour du C3351 sous le nom de C3351-B01, vous trouverez ci-dessous les détails de l'amélioration, et le C3351-B01 sera actuellement la seule version disponible sur le marché. Veuillez contacter notre équipe commerciale pour plus d’informations et d’assistance.

Technical Parameters	C3351-B01
Programming Software	CODESYS V3.5.19.70
Programming language	IEC 61131-3LD,IL,ST,CFC/FBD,SFC
Maximum State Tasks	5
Program Memory	4M Bytes
Data Storage	4M Bytes
Power-down Protection Area	32K Bytes

Paramètres techniques

General Parameters
System power supply	19.2-28.8VDC（Nominal 24VDC）
Protection	Anti-reverse connection protection
Module consumption	70mA@24Vdc
Internal Bus supply current	Max：2.0A@5VDC
Isolation	system to site power isolation
Field power supply	19.2-28.8V（Nominal 24V）
Field supply current	Max. DC 8A
Number of supported I/O modules	32 pcs
Wiring diameter	Max.1.5mm² (AWG 16)
Way to install	35mm DIN rail
Dimension	115 * 65.5 * 75mm
Weight	120g
Environment Specification
Operational Temperature	-30~70℃
Operational Humidity	5%~95% RH(No Condensation)
Ingress Protection Rating	IP20
Profinet Parameter
Programming Software	CODESYS SP17
Programming language	IEC 61131-3 (LD, IL, ST, CFC/FBD, SFC)
Maximum State Tasks	5
Bit Instruction Cycle	0.21us
Word Transfer Cycle	0.39us
Floating Point Operation Cycle	0.42us
Program Memory	4MBytes
Data Storage	4MBytes
Power-down Protection Area	32KBytes
RTC：	Not Supported
Maximum Expansion Module	32
Modbus Master Max Channel Numbers	10
Function Code 1(Read Coils)	2000
Function Code 2(Read Discrete Inputs)	2000
Function Code 3(Read Holding Registers)	125
Function Code 4(Read Input Registers):	125
Function Code 15(Write Multiple Coils)	440
Function Code 16(Write Multiple Registers)	27
Function Code 23(Read/Write Multiple Registers)	25+25
Interface	2 * RJ45 & 1 * RS485
Network Port Baud Rate	10/100Mbps, Adaptive and full duplex
Network Protocol	Modbus TCP，the default IP of the device is 192.168.0.15
Serial Port Configuration（RS485）	Supports Modbus RTU/ASCII, the baud rate is 2400~115200bps, and supports the parameter configuration of parity code and stop bit
LED indicator	6 LEDs PWR STAT RUN NET IRN IER
Modbus TCP Client	Max supports for connecting 6 Modbus TCP servers
Modbus TCP Server	Max supports for 6 Modbus TCP clients connected
Modbus RTU Master	Max supports for connecting 5 slave devices
Modbus RTU Slave	Max supports for connecting 1 master device

Scénarios d'application :

FQA

Q : Quels modes de communication Modbus cet automate prend-il en charge et peut-il agir simultanément en tant que client et serveur Modbus TCP ?

R : Oui, l'automate prend en charge simultanément les fonctions client et serveur Modbus TCP, ainsi que les modes maître/esclave Modbus RTU, permettant un échange de données transparent avec les IHM, les systèmes SCADA et les appareils tiers.

Q : La programmation est-elle conforme aux normes internationales et quelles langues sont prises en charge ? Quelle version de CODESYS est recommandée ?

R : L'automate est conforme à la norme internationale CEI 61131-3 et prend en charge cinq langages de programmation : diagramme à contacts (LD), liste d'instructions (IL), texte structuré (ST), diagramme de blocs fonctionnels (FBD/CFC) et diagramme de fonctions séquentielles (SFC). CODESYS V3.5.19.70 est recommandé ; pour les versions SP20 ou ultérieures, veuillez télécharger le pilote Modbus dédié depuis le site officiel et suivez notre tutoriel vidéo pour la configuration.

Q : À quelles industries cet automate est-il adapté et combien de modules d'E/S peut-il prendre en charge au maximum ?

R : Il convient à diverses applications industrielles, notamment le traitement mécanique, le traitement des eaux usées, les machines textiles et les systèmes d'automatisation personnalisés. Avec une conception compacte et une extensibilité facile, il prend en charge jusqu'à 32 modules d'E/S, répondant aux exigences de contrôle à moyenne échelle.

Certifications et assurance qualité :

Les produits ODOT sont conformes aux normes industrielles internationales, notamment CE et RoHS, et sont soumis à un contrôle de qualité strict pour garantir un fonctionnement fiable à long terme dans les environnements industriels.

Assistance technique

Livraison rapide

ODOT maintient un inventaire suffisant pour les modèles standard.

La plupart des produits peuvent être expédiés dans un délai de 1 à 3 jours ouvrables, ce qui aide les clients à accélérer les calendriers des projets.

Un support technique professionnel et une assistance aux applications sont disponibles tout au long du cycle de vie du projet.
