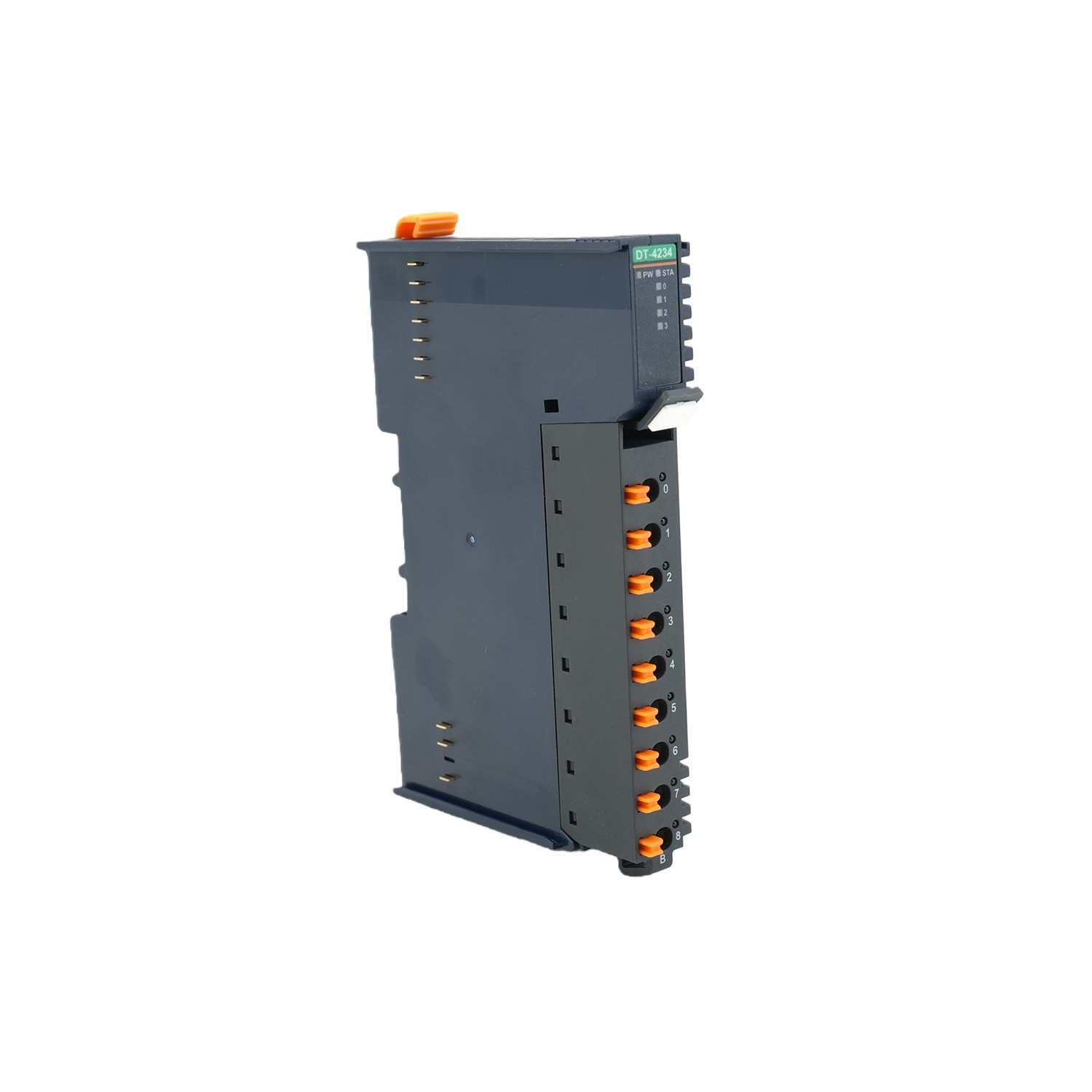

Module de sortie de courant analogique DT-4234 4AO

Caractéristiques des modules

Le module de sortie de courant analogique à 4 canaux DT-4234 de Sichuan Odot est conçu pour les applications industrielles exigeant une transmission de signal de haute précision et insensible au bruit de 4 à 20 mA ou de 0 à 20 mA. Il fournit 4 canaux de sortie de courant indépendants, chacun configurable pour des plages de 0 à 20 mA ou de 4 à 20 mA, ce qui est idéal pour piloter des vannes de régulation, des indicateurs à distance, des simulateurs de transmetteurs et d'autres appareils de terrain. Un différenciateur clé est son isolation capacitive entre le bus interne du fond de panier et les sorties de terrain, qui élimine les boucles de masse et garantit l'intégrité du signal même dans des environnements électriquement bruyants (par exemple, à proximité de VFD ou de machines à haute tension). Les sorties utilisent une architecture asymétrique à base commune, garantissant une large compatibilité avec les récepteurs industriels standard et simplifiant l'intégration. Construit sur un bus de fond de panier redondant à grande vitesse, le module prend en charge l'actualisation rapide des données pour un contrôle réactif en boucle fermée, tandis que les borniers enfichables permettent un câblage sans outil et une maintenance remplaçable à chaud, minimisant ainsi les temps d'arrêt de production. Le DT-4234 a été déployé avec succès dans des usines de traitement chimique européennes, des systèmes de dosage de traitement de l'eau en Amérique du Nord et des lignes de remplissage d'aliments et de boissons d'Asie du Sud-Est, et s'intègre parfaitement à Siemens, Rockwell et d'autres grandes plates-formes PLC. Conforme aux normes CE et EMC industrielles, il se distingue comme un module de sortie de courant de précision 16 bits à haute isolation qui offre un contrôle analogique fiable et facile à entretenir pour les intégrateurs d'automatisation mondiaux.

Paramètres techniques

General Parameters
Current Consumption	35mA@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification
Output Parameters
Channel Number	8 channels current output
Resolution	16 bits
Output Range	0~20mA/4~20mA
Transition Time	1ms/4 channels (the filter level is 0)
Input Impedance	Max.500Ω
Linearity Error	≤±0.03%
Temperature Error	≤±0.005%/K
Repeatability	≤±0.05%
Measurement Error	±0.2% (@25℃), ±0.4% (@-35℃~60℃)
Diagnosis	24V power fault: support Line fault: support DAC communication fault: support
Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Scénarios d'application :

FQA

Q : Quelles plages de sortie de courant et quelle résolution le module DT-4234 prend-il en charge ?

R : Le DT-4234 offre 4 canaux de sortie de courant analogiques, chacun configurable en 0-20 mA ou 4-20 mA, avec une résolution de 16 bits, répondant aux exigences de signal standard industriel et aux besoins de contrôle de haute précision.

Q : Quelles caractéristiques d'isolation électrique et de sécurité le DT-4234 intègre-t-il ?

R : Le module utilise une isolation capacitive pour fournir une séparation électrique fiable entre le bus interne et les sorties de terrain, empêchant efficacement les boucles de masse et les transitoires haute tension de compromettre la sécurité et la stabilité du système.

Q : Le DT-4234 est-il facile à installer et à entretenir ?

R : Oui. Construit sur un bus de fond de panier redondant à grande vitesse, il est doté de bornes à ressort enfichables (prenant en charge des tailles de fil de 0,2 à 1,5 mm² / AWG 24-16), permettant un câblage rapide et un remplacement sans outil pour une installation et une maintenance efficaces.

Certifications et assurance qualité :

Les produits ODOT sont conformes aux normes industrielles internationales, notamment CE et RoHS, et sont soumis à un contrôle de qualité strict pour garantir un fonctionnement fiable à long terme dans les environnements industriels.
